Industrielle Bildverarbeitung für die Inspektion von Brammenbetten

Die Geschwindigkeit und die Abmessungen von Gussstahl werden normalerweise mechanisch gemessen. Das JLI Slab Concast Inspection System macht das Kontaktrad und manuelle Messverfahren überflüssig. Die Genauigkeit beträgt 0,1 % bei der Geschwindigkeit, 0,5 mm bei der Dicke und 2 mm bei der Breite. Diese Daten und Informationen ermöglichen es den Stahlwerken, Brammen auf ein genaues Gewicht zuzuschneiden.

Die Instrumentierung der Gussanlagen stellt hohe Anforderungen an die Umwelt. Das JLI-Bildverarbeitungssystem verwendet wassergekühlte Kameragehäuse mit luftgekühltem, wärmereflektierendem Frontglas.

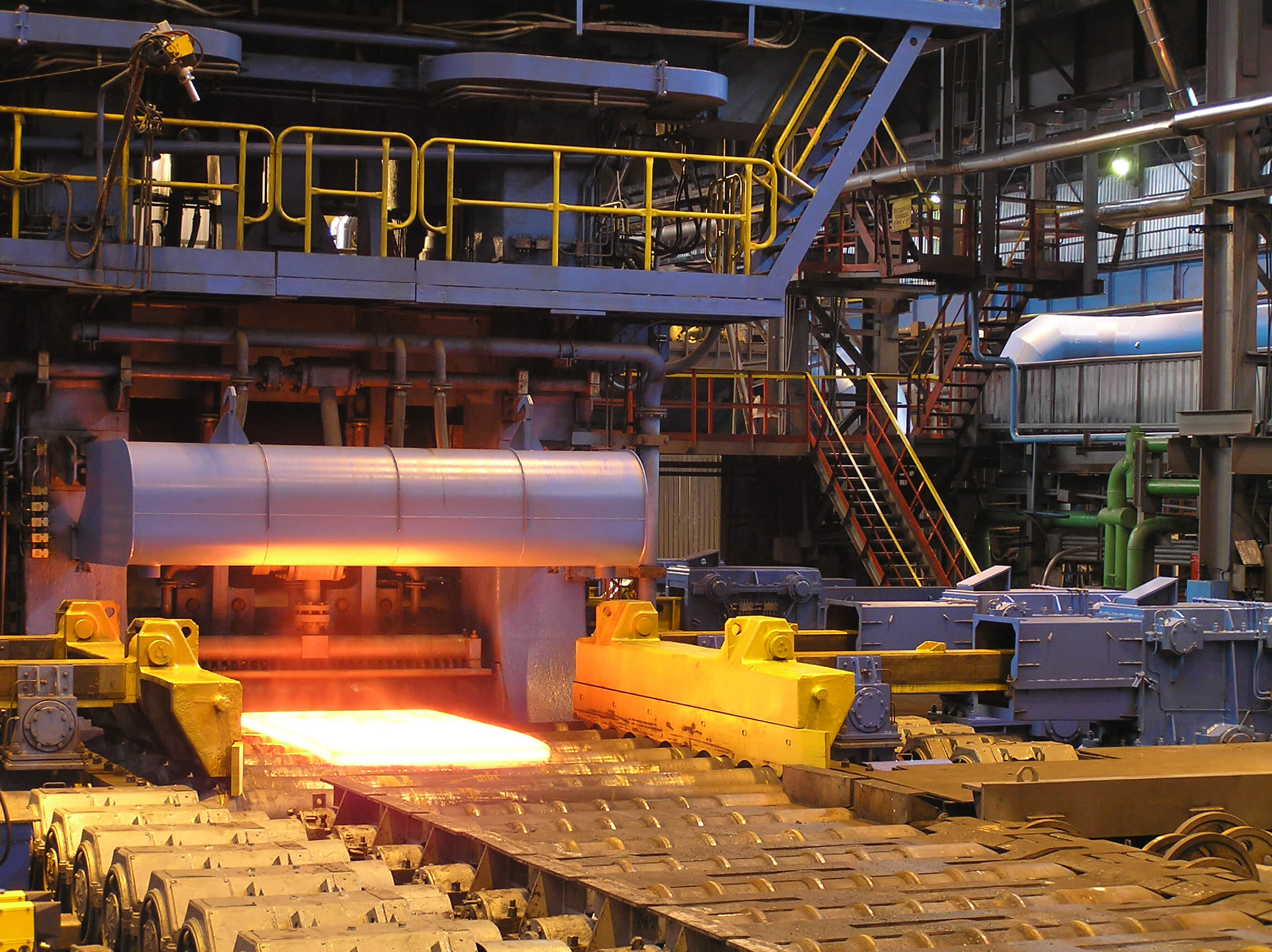

Das System misst die Dicke, Breite und Geschwindigkeit des rotglühenden Stahls. Für jeden Strang werden drei Kameras verwendet. Eine Kamera ist seitlich angebracht und blickt direkt auf die Oberfläche der Bramme, um die Dicke zu messen. Zwei Kameras sind an der Seite angebracht und blicken in einem steilen Winkel nach unten, um die Breite am Boden der Bramme zu messen.

Die seitlich angebrachte Kamera nimmt das Muster der Skala auf und folgt diesem durch das Bild. Auf diese Weise wird die Gießgeschwindigkeit gemessen. Da die Dichte bekannt ist, werden die Volumenmessungen in Gewicht umgerechnet. Wenn eine vorprogrammierte Menge Stahl die Kameras passiert hat, wird ein Signal zum Spannen der Brenner gegeben, um Brammen mit dem exakten Gewicht zu schneiden.
