Machine vision til inspektion af stål

Når man implementerer  vision systemer i stålværksmiljøet, kræver det en velplanlagt installation. Normalt kan kameraerne anbringes i god afstand fra det glødende stål, hvor der er let adgang. Men hvis kameraerne skal være tæt på produkterne, anvendes en række forskellige beskyttelsesteknikker. Stråleafskærmninger, vandkølede kamerahuse osv.

JLI har udviklet machine vision-løsninger til inspektion af stål siden 1987. Vi har mange installationer, hvoraf nogle er i drift efter mere end 20 år.

Eksempler på systemer til inspektion af stål

Vores stålinspektionssystemer dækker en bred vifte af applikationer.

•    Alfanumeriske læsere på varmt og koldt stål
•    Dimensions målinger
•    Position
•    Identifikation af form
•    Volumen og vægt
•    Overfladeinspektion
•    Længdemåling på kølebedding af armeringsjern og skinner

Alfanumeriske læsere

Alfanumeriske læsere bruges til at spore produkterne og sikre, at det rigtige stål bliver forarbejdet og leveret til den rigtige kunde.
Dimensions målinger

Der foretages dimensionsmålinger på varme og kolde produkter. Nøjagtigheden kan normalt overgå de standardmetoder der anvendes på stålværkerne.

Optimering af kassation og kontrol af dimensioner

Et af de første stålinspektionssystemer bestemte placeringen af git-end og fish-tail ved bloom cropping. Målingerne blev brugt til at optimere afklippet, der blev beregnet ud fra længden af bloomen. Da stålværket producerede titanstål, betød besparelsen ved korrekt afklip, en tilbagebetalingstid på 14 dage.

Dimensioner

Slab dimensioner kan måles nøjagtigt lige før valsning. Dette sikrer, at det er den rigtige slab der kommer frem til valsen. En forkert (for tyk) slab kan forårsage havari på valsen. Disse systemer er normalt monteret på belysningsgangen eller på taget, hvor de er langt væk fra det varme stål.

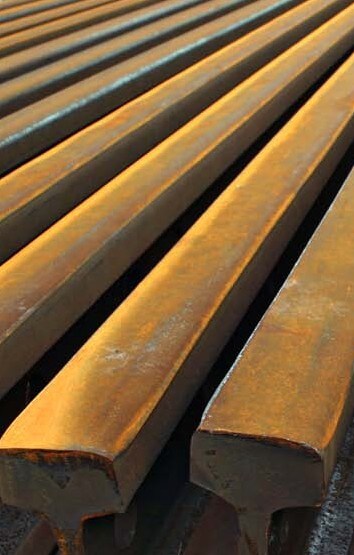

På det nye værk i Scunthorpe produceres der skinner i længder på over 100 meter. For at inspicere skinnens overflade går operatøren op og ned langs hele skinnen. Det betyder, at han skal gå en strækning på mere end 16 km på en 8-timers vagt. Behovet for automatisering var indlysende.

Stålinspektionssystemet anvender 6 kameraer, der er monteret på en ring med LED lys. Det giver fuld dækning af skinnerne fra alle sider.

Det første system blev installeret i 2009. Vi har nu udviklet maskinlæringsalgoritmer til fuld automatisk fejlfinding.

Skræddersyet nøglefærdig løsning

Inspektionssystemer til stålværker er specialudviklede nøglefærdige løsninger til måling af dimensioner, former, overfladefejl og planhed i både den varme og kolde ende.

Alt udstyr er designet til det relevante miljø. Det kan omfatte vandkølede og luftkølede kamerahuse, der er egnet til drift under høej omgivelsestemperatur og strålevarme.
